一、深井(井用)温泉泵描述
     针对高温市场需要而设计,可选抗沙式屏蔽电机搭配食品级不锈钢一体成型精铸泵体,高效节能,运行可靠稳定,寿命长。本产品广泛适用于各种洗浴中心循环热水,小区采暖,地热开发利用,供暖系统,提取地下高温热水等。
二、深井(井用)温泉泵特点:
    通辉温泉泵人性化设计马达可选:
    1.台湾通辉HTD灌装式温泉马达。
    2.美国富兰克林Franklin温泉马达。
    3.台制不锈钢水线式温泉马达。
    4.耐温40℃-120℃
    5.可选择加装双推力轴承座,保护马达。
    6.装配不锈钢精铸深井泵浦
三、深井(井用)温泉泵使用条件:
    1:允许工作水温范围:+5至+120℃
    2:固体杂质含量(质量比)不大于0.01%
    3:PH值(酸碱度)6.5-8.5
    4:硫化氢的含量不大于1.5mg/L
    5:氯离子的含量不大于400mg/L
    6: 机组必须完全侵没水中工作。立式使用,选择型号时井径与泵的型号要匹配,切忌大直径的径孔选用小直径的泵,这样不利于电机的散热。

四、可选电机

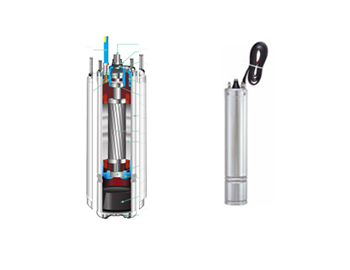

水线式电机

採用的是水潤滑設計,內部填充的溶夜包含純水清水潤滑,內外水冷却,避免使用水環境污染,屬環保型。高可靠度及耐久性能產品,無需特殊維護,不易變形或斷裂,電氣性能優異、效率高。定子外管由不銹鋼焊接,內有不銹鋼內襯,由環氧樹脂填灌密封提供良好絕緣效果。耐腐蝕、散熱快、抗深水壓力,使用工作潛水深度可達300米,可適用於各式沉水泵浦提供水中最佳動力。

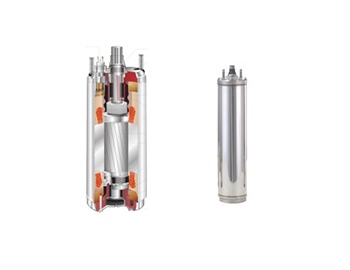

富兰克林电机 內部採用由食品級潤滑油,高效能滾珠軸承,其堅固的中心滾珠軸承使運行平穩而耐久。採用漆包線可重繞式繞組,可拆式防水電源接頭,電氣性能優異、效率高、可維修。不銹鋼外管、耐腐蝕、 散熱快、抗深水壓力,使用工作潛水深度可達300米,可適用於各式沉水泵浦提供水中最佳動力。
泵体 型号 150QJR系列 适用内径150mm以上的井
径向最大尺寸(mm) 140、145、138(美日进囗)
标准流量(m3/h) 5-60 可定制
扬程范围(m) 30-300 可定制
出水口径(mm) 40、50 1英寸=25.4mm
水质(PH) 6.5-—8.5
安装方式 立式/斜式
叶轮材质 304、316、316L
工艺特点 一体成型不锈钢叶轮,同心不偏移;
可加装双推力轴承座,保护电机;
可选防砂设计

电机数据 功率范围(KW) 1.5-25
工频及电压(V) 50HZ/60HZ,380V
电机结构及冷却方式 水式(屏蔽式)、水线式、充油式
电机材质 304、316、316L、
工艺特点 轴心镜面处理,双层轴封保护
可选 台湾通辉HTD灌装式温泉马达,美国富兰克林Franklin温泉马达,日本荏原EBARA温泉马达

150QJR17 功率(KW) 流量、扬程对照表
/h 0 10 15 17 20 25
L/min 0 166 250 283 333 416
150QJ17-33/4 2.2 扬程(m) 44 39 35 33 28 17
150QJ17-74/9   99 88 79 74 63 38
150QJ17-99/12   132 117 105 99 84 51
150QJ17-124/15   165 146 131 124 105 64
150QJ17-148/18   198 175 157 148 126 76
150QJ17-173/21   231 205 184 173 147 89
150QJ17-198/24   264 234 210 198 168 102
150QJ17-247/30   330 292 262 247 210 127
150QJ17-297/36   396 351 315 297 252 153
150QJ17-355/43   473 419 376 355 301 183

150QJR20 功率 流量、扬程对照表
/h 0 10 15 20 25 30
L/min 0 166 250 333 416 500
150QJ20-8/1 0.75 扬程(m) 11 10 9 8 6 3
150QJ20-17/2 1.5 23 21 19 17 12 6
150QJ20-25/3 2.2 34 31 29 25 18 10
150QJ20-33/4 3 45 42 39 33 24 13
150QJ20-50/6 4 68 63 58 50 36 19
150QJ20-75/9 5.5 102 94 87 75 54 29
150QJ20-92/11 7.5 125 115 106 92 66 35
150QJ20-117/14 9.2 159 146 135 117 84 45
150QJ20-142/17 11 193 178 164 142 102 55
150QJ20-167/20 13 227 209 193 167 120 64
150QJ20-200/24 15 272 251 232 200 144 77
150QJ20-233/28 18.5 317 292 271 233 168 90
150QJ20-283/34 22 385 355 329 283 204 110
150QJ20-333/40 26 453 418 387 333 240 129

150QJR30 功率 流量、扬程对照表
/h 0 20 25 30 35 40
L/min 0 333 416 500 583 666
150QJ30-39/5 5.5 扬程(m) 66 53 47 39 30 18
150QJ30-55/7 7.5 92 74 66 55 42 25
150QJ30-71/9 9.2 118 95 85 71 54 32
150QJ30-94/12 11 157 126 113 94 72 42
150QJ30-110/14 13 184 148 132 110 84 50
150QJ30-126/16 15 210 169 151 126 96 57
150QJ30-150/19 18.5 249 201 179 150 114 68
150QJ30-181/23 22 302 243 217 181 138 82
150QJ30-221/28 26 367 296 264 221 168 100

150QJR60 功率 流量、扬程对照表
/h 0 40 45 50 55 60 65
L/min 0 666 750 833 916 1000 1083
150QJ60-31/4 7.5 扬程(m) 56 40 39 36 34 31 28
150QJ60-39/5 9.2 70 51 48 45 42 39 34
150QJ60-46/6 11 84 61 57 54 50 46 41
150QJ60-62/8 15 112 82 77 72 67 62 55
150QJ60-70/9 18.5 126 93 87 81 75 70 62
150QJ60-78/10 18.5 140 103 96 90 84 78 69
150QJ60-86/11 22 154 116 108 100 93 86 76
150QJ60-94/12 22 168 124 112 110 102 94 83
150QJ60-102/13 26 182 136 127 118 110 102 90
150QJ60-110/14 26 196 146 137 128 119 110 97
150QJ60-117/15 26 210 155 145 135 126 117 104
150QJ60-125/16 30 224 168 156 145 135 125 111
