变频供水设备

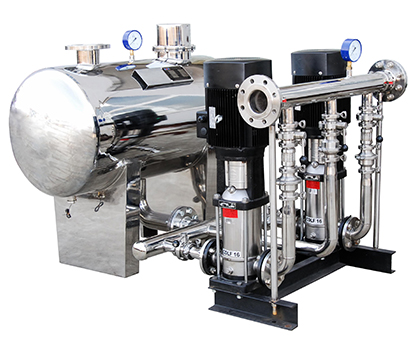

TH2DL变频供水设备
施工案例
下载产品手册
浏览产品手册
    价格咨询/产品订购服务电话:13352898868
相关机型推荐
  • 无图片信息！

  • 无图片信息！

  • 无图片信息！

产品介绍 技术参数 咨询价格

产品概述：

　　该自动供水设备是引进国际上先进的变频技术，配合水泵组和稳压系统，以设定压力通过变频自动控制水泵的电机转速和自动调节水泵工作台数，以达到所需要的供水压力和流量，是取代水塔、高位水箱的恒压供水设备。该设备自动控制系统采用了ABB、欧姆龙、施耐德等国际名牌产品，是一种智能化、数字化的先进产品。适用干高层建筑、生活小区等各种生活用水和消防用水的理想设备。

基本参数：

水泵数量 2
标准流量(m3/h) 2-480 可定制
标准扬程(m) 10-225 可定制
安装方式 立式安装
叶轮材质 304不锈钢
功率范围(KW) 0.37-270
工频及电压(V) 50HZ，380V
主要部件 控制柜 SS400/STS304*1
压力传感器 4～20mA*1
压力罐 SS400*1
稳流罐 STS304*1
立式多级吧 STS304/STS316*2
阀门 球阀/蝶阀*4
底座 Q235-A*1
止回阀 STS304*2
进、出水管 STS304*1套

类别 型号 单泵功率（KW） 流量（m³/h） 2 2.4 3.2 4 4.8 5.6 6.4 7
TH2DL TH2DL2-5 0.55 扬程H（m） 45 43 40 37 33 30 24 20
TH2DL2-7 0.75 63 61 57 52 47 41 35 28
TH2DL2-11 1.1 98 95 89 82 73 64 54 44
TH2DL2-15 1.5 134 130 123 112 100 90 73 60
TH2DL2-18 2.2 161 157 148 136 121 108 91 76


类别 型号 单泵功率（KW） 流量（m³/h） 3 4 6 8 10 12 14 16
TH2DL TH2DL4-4 0.72 扬程H（m） 38 36 34 32 27 24 19 13
TH2DL4-6 1.1 56 54 52 48 41 37 28 20
TH2DL4-8 1.5 74 72 70 64 55 50 38 27
TH2DL4-12 2.2 114 108 104 95 85 75 58 41
TH2DL4-16 3 152 144 140 129 115 101 78 55

类别 型号 单泵功率（KW） 流量（m³/h） 10 12 14 16 18 20 22 24
TH2DL TH2DL8-5 2.2 扬程H（m） 52 50 48 45 42 40 36 32
TH2DL8-6 2.2 62 60 57 54 51 48 43 39
TH2DL8-8 3 83 80 77 73 69 65 58 52
TH2DL8-10 4 104 100 97 92 87 81 73 65
TH2DL8-12 4 124 120 116 111 104 92 87 78
TH2DL8-14 5.5 145 141 136 130 122 113 102 92

类别 型号 单泵功率（KW） 流量（m³/h） 18 20 22 24 26 28 30 32
TH2DL TH2DL12-3 2.2 扬程H（m） 34 33 31.5 30 28 26 23.5 21
TH2DL12-4 3 45 44 42 40 37 34 31 28
TH2DL12-5 3 56.5 55 52.5 50 46.5 43 39 35
TH2DL12-6 4 68 66 63 60 56 52 47 42
TH2DL12-7 5.5 79.5 77 73.5 70 65.5 61 55 49
TH2DL12-8 5.5 91 88 84 80 75 70 63 56
TH2DL12-9 5.5 103 100 95.5 91 85 79 71.5 64
TH2DL12-10 7.5 114.5 111 106 101 94.5 88 80 72
TH2DL12-12 7.5 137 133 127 121 113.5 106 96 86
TH2DL12-14 11 160 155 148 141 132.5 124 112 100
TH2DL12-16 11 183.5 178 170 162 152 142 145 115
TH2DL12-18 11 207.5 202 192.5 183 171.5 160 128.5 130

类别 型号 单泵功率（KW） 流量（m³/h） 16 20 24 28 32 36 40 44
TH2DL TH2DL16-3 3 扬程H（m） 41 40 38 37 34 32 26 25
TH2DL16-4 4 54 53 52 49 46 43 38 34
TH2DL16-5 5.5 68 67 65 62 58 54 48 43
TH2DL16-6 5.5 82 80 78 74 70 64 58 52
TH2DL16-8 7.5 110 108 104 99 94 86 77 70
TH2DL16-10 11 138 136 131 125 118 109 97 87

类别 型号 单泵功率（KW） 流量（m³/h） 28 32 36 40 44 48 52 56
TH2DL TH2DL20-3 4 扬程H（m） 39 38 37 35 33 30 27 24
TH2DL20-4 5.5 52 51 49 47 44 41 37 33
TH2DL20-5 5.5 64 62 60 58 55 50 45 40
TH2DL20-6 7.5 77 75 73 70 66 61 55 49
TH2DL20-7 7.5 91 89 86 82 77 71 65 58
TH2DL20-8 11 105 102 99 94 89 82 75 67
TH2DL20-10 11 131 128 124 118 111 103 95 85
TH2DL20-12 15 158 154 149 142 133 124 114 102
TH2DL20-14 15 185 180 174 166 156 145 133 119
TH2DL20-17 18.5 225 219 212 202 190 177 162 145

类别 型号 单泵功率（KW） 流量（m³/h） 32 40 48 56 64 72 80
TH2DL TH2DL32-20 4 扬程H（m） 36 34 32 29 27 23 18
TH2DL32-30 5.5 54 51 48 44 40 35 27
TH2DL32-40 7.5 72 69 65 59 53 47 37
TH2DL32-50 11 90 86 81 74 67 59 47
TH2DL32-60 11 108 104 97 90 81 72 57
TH2DL32-70 15 126 121 113 105 95 85 67
TH2DL32-80 15 144 138 130 120 109 97 77
TH2DL32-90 18.5 162 156 147 136 124 109 88

类别 型号 单泵功率（KW） 流量（m³/h） 50 60 70 80 84 90 100 110
TH2DL TH2DL42-20-2 5.5 扬程H（m） 40 38 36 33 32 30 27 23
TH2DL42-20 7.5 48 46 44 42 41 39 35 31
TH2DL42-30-2 11 63 61 58 54 52 50 44 38
TH2DL42-30 11 71 69 66 63 61 56 53 47
TH2DL42-40-2 15 87 84 80 75 73 69 62 54
TH2DL42-40 15 95 92 88 84 81 78 71 62
TH2DL42-50-2 18.5 111 107 102 96 93 88 80 69
TH2DL42-50 18.5 119 115 110 105 101 97 88 78
TH2DL42-60-2 22 135 130 124 117 113 108 97 85
TH2DL42-60 22 143 138 132 125 122 116 106 93

类别 型号 单泵功率（KW） 流量（m³/h） 60 80 100 120 130 140 160
TH2DL TH2DL65-20-2 7.5 扬程H（m） 39 36 33 29 26 23 17
TH2DL65-20 11 53 51 47 43 40 37 30
TH2DL65-30-2 15 66 62 56 50 46 41 32
TH2DL65-30 18.5 80 76 70 64 60 55 46
TH2DL65-40-2 18.5 92 87 80 71 66 60 47
TH2DL65-40 22 107 101 94 85 80 74 61
TH2DL65-50-2 30 121 114 105 95 88 80 64

类别 型号 单泵功率（KW） 流量（m³/h） 100 120 140 160 170 180 200
TH2DL TH2DL85-20-2 11 扬程H（m） 41 39 36 32 30 28 22
TH2DL85-20 15 53 50 47 44 41 40 36
TH2DL85-30-2 18.5 68 65 60 55 52 49 41
TH2DL85-30 22 81 77 72 67 64 62 55
TH2DL85-40-2 30 98 93 87 80 75 72 62
TH2DL85-40 30 110 105 100 92 86 84 76

类别 型号 单泵功率（KW） 流量（m³/h） 120 140 160 180 200 220 240 260 280 300
TH2DL TH2DL120-10 11 扬程H（m） 22 21.8 21.6 21 20.5 19.5 18.5 17 16 15
TH2DL120-20-2 15 34 33.6 33 31 30.2 30 28.5 27 25 24
TH2DL120-20-1 18.5 41 40 39.5 38.5 37 36.5 34.5 32.5 30 27.5
TH2DL120-20 22 46 45 44.5 43.5 42.4 41 40 38 36 33.5
TH2DL120-30-2 30 57 56 55 53.5 52 51 49 46.5 43.5 41
TH2DL120-30-1 30 64 63 62 60 58.5 57.5 55.5 52 49 46
TH2DL120-30 30 69.5 68.5 67.5 66 64.4 62.5 61 57.5 54.5 51
TH2DL120-40-2 37 80.5 79 78 76 73.5 72 69 66 61.5 58
TH2DL120-40-1 37 87 86 84.5 82 80 78 76 72 68 64.5
TH2DL120-40 45 92.5 91 90 88 85.5 83 81 77 73 68.5
TH2DL120-50-2 45 104.5 103 101 99 96 93 90 85.5 80.5 75.5
TH2DL120-50-1 45 110.5 109 107.5 105 102 100 97 92 86.5 83
TH2DL120-50 55 115.5 114 113 110 107.5 104.5 101.5 96 91 86
TH2DL120-60-2 55 128 125.5 123 121 117.3 113.5 110 104.5 98.5 92.5
TH2DL120-60-1 55 134 132 130.5 127 124 121 118 111 105 100
TH2DL120-60 75 139 137 135 132 128.8 126 123 116 110 104
TH2DL120-70-2 75 151 148 145.5 143 138.6 134 130 123.5 116.5 109
TH2DL120-70-1 75 156.5 154 152 148.5 144.5 141 137.5 130 123 116.5
TH2DL120-70 75 162.5 160.5 158.5 155 151 148 145 137 129 123

类别 型号 单泵功率（KW） 流量（m³/h） 160 180 200 220 240 260 280 300 320 340
TH2DL TH2DL150-10-1 11 扬程H（m） 18.3 17.8 17.3 17 16 15 14 12.5 26 10
TH2DL150-10 15 24 23 22.5 22 21.5 38.5 20 18.5 17 16
TH2DL150-20-2 18.5 37 35.5 34 33 32 31 29 27.5 36 23
TH2DL150-20-1 30 44.3 43 42 40 39 38.5 37.5 35 33 30
TH2DL150-20 22 50 49 48 47 45.5 44 42 40 37 34
TH2DL150-30-2 30 63.5 61 59 57.5 56 54.5 53 49 45.5 42
TH2DL150-30-1 37 70 68 67 65 63 62 60 56 53 49
TH2DL150-30 37 78 76.5 75 73 70.5 68 66 63 59 55
TH2DL150-40-2 45 89 87 84 81.5 79 77 74.5 70.5 65.5 60
TH2DL150-40-1 45 96.5 94 91.5 89 86.5 84 81.5 77 72.5 67
TH2DL150-40 55 104 102 100 97 95 91 88 84 79.5 74
TH2DL150-50-2 55 115.5 112 109 106 102.5 100 97 92 86 79
TH2DL150-50-1 75 122.5 119.5 117 113.5 111.5 107.5 104.5 99 93.5 87
TH2DL150-50 75 130 127.5 125 121 119 115 111.5 106.5 101 94.5
TH2DL150-60-2 75 140 137 133 130 126 121 118 112 106 98
TH2DL150-60-1 75 148.5 145 141.7 137.5 135 131 127 120.5 114.5 106.5
TH2DL150-60 75 157 153 149 145 142 139.5 137 130 123.5 116

类别 型号 单泵功率（KW） 流量（m³/h） 200 240 280 320 360 400 440 480
TH2DL TH2DL200-10-B 18.5 扬程H（m） 25.5 25 24 23 21.5 20 18 15.5
TH2DL200-10-A 22 29 28.5 27.5 26.5 25.5 24 22 20
TH2DL200-10 30 38.5 38 37.5 36.5 35 34 32.5 30
TH2DL200-20-2B 37 53 51 49 47 44 41 37 32
TH2DL200-20-2A 45 59.5 58 56 54 52.5 49 44.5 40.5
TH2DL200-20-A 55 69 68 66 64 62 59 55.5 51
TH2DL200-20 75 78.5 77.5 76 74 71.5 69 66 61.5
TH2DL200-30-2B 75 91.5 89 86.5 83.5 79 75 70 63
TH2DL200-30-A-B 75 95 93 90 87 83.5 79 73.5 67
TH2DL200-30-2A 75 99.5 97.5 94.5 91.5 89 84 78.5 72
TH2DL200-30-B 75 104.5 102.5 100 97 93 89 84.5 77.5
TH2DL200-30-A 75 108 106 103.5 100.5 97.5 93 88 81.5
TH2DL200-30 90 117.5 116 113.5 110.5 107 103 99 92
TH2DL200-40-2B 90 131.5 129 125.5 121 115.5 110 103.5 94
TH2DL200-40-2A 110 138.5 136 132 128 124 118 111 102.5
TH2DL200-40-A 110 148 145.5 142.5 138 134 128 122 113
TH2DL200-40 110 157.5 155.5 152.5 148 143.5 138 132.2 123.5
