变频供水设备

TH4DL变频供水设备
施工案例
下载产品手册
浏览产品手册
    价格咨询/产品订购服务电话:13352898868
相关机型推荐
  • 无图片信息！

  • 无图片信息！

  • 无图片信息！

产品介绍 技术参数 咨询价格

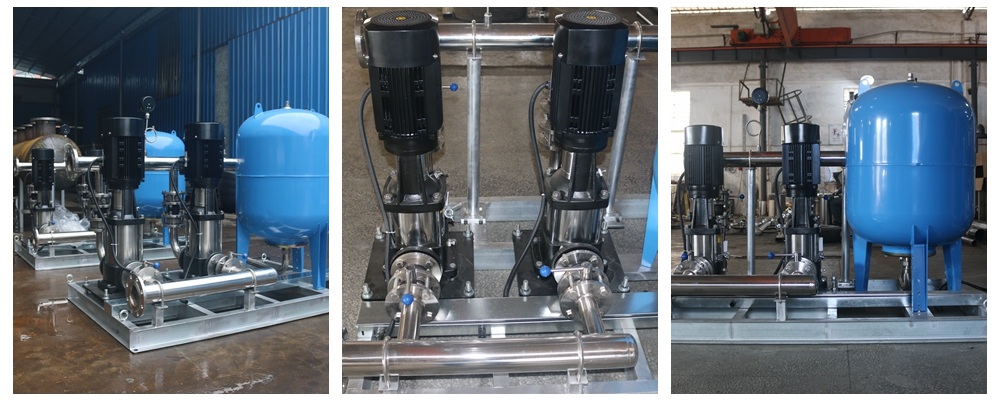

产品图集







性能特点




无负压



系统与市政管网直联取水加压运行不会造成市政管网出现负压。高品质智能型电脑控制，专用自主开发，具有多样化功能，能够提供尖端水准的精密控制，已经达到世界领先水平。






节省投资



系统没有蓄水池等储水设施，节省了占地面积及储水设施，降低了建筑承载符合，因而大大降低了投资费用。






叠压



设备在运行时借助市政管网压力，并在此基础上增压，与从普通蓄水池吸水相比，运行时可减少台数或降低转速，从而达到节能目的。






环保卫生



设备过流部件均采用食品级不锈钢材质制造，符合国际涉水卫生规范，用水更放心。





停电不断水



供电线路断电时，系统通过747D及旁通等手段实现停电不断水，即停电时系统自动切换为市政再来水压力供水。






高度自动化



系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、缺相保护、漏电保护、过载保护、过热保护、缺水保护等，另可根据用户需求配置人机界面，可视化远程调整、检测和维护。



性能描述



       变频供水系统，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。

类别 型号 单泵功率（KW） 流量（m³/h） 20 24 28 32 36 40 44 48
TH4DL TH4DL8-3 1.1 扬程H（m） 30 29.5 28.5 27 25 24 21 19
TH4DL8-5 2.2 52 50 48 45 42 40 36 32
TH4DL8-6 2.2 62 60 57 54 51 48 43 39
TH4DL8-8 3 83 80 77 73 69 65 58 52
TH4DL8-10 4 104 100 97 92 87 81 73 65
TH4DL8-12 4 124 120 116 111 104 92 87 78
TH4DL8-14 5.5 145 141 136 130 122 113 102 92

类别 型号 单泵功率（KW） 流量（m³/h） 36 40 44 48 52 56 60 64
TH4DL-L TH4DL12-3 2.2 扬程H（m） 34 33 31.5 30 28 26 23.5 21
TH4DL12-4 3 45 44 42 40 37 34 31 28
TH4DL12-5 3 56.5 55 52.5 50 46.5 43 39 35
TH4DL12-6 4 68 66 63 60 56 52 47 42
TH4DL12-7 5.5 79.5 77 73.5 70 65.5 61 55 49
TH4DL12-8 5.5 91 88 84 80 75 70 63 56
TH4DL12-9 5.5 103 100 95.5 91 85 79 71.5 64
TH4DL12-10 7.5 114.5 111 106 101 94.5 88 80 72
TH4DL12-12 7.5 137 133 127 121 113.5 106 96 86
TH4DL12-14 11 160 155 148 141 132.5 124 112 100
TH4DL12-16 11 183.5 178 170 162 152 142 145 115
TH4DL12-18 11 207.5 202 192.5 183 171.5 160 128.5 130

类别 型号 单泵功率（KW） 流量（m³/h） 32 40 48 56 64 72 80 88
TH4DL-L TH4DL16-3 3 扬程H（m） 41 40 38 37 34 32 26 25
TH4DL16-4 4 54 53 52 49 46 43 38 34
TH4DL16-5 5.5 68 67 65 62 58 54 48 43
TH4DL16-6 5.5 82 80 78 74 70 64 58 52
TH4DL16-8 7.5 110 108 104 99 94 86 77 70
TH4DL16-10 11 138 136 131 125 118 109 97 87

类别 型号 单泵功率（KW） 流量（m³/h） 56 64 72 80 88 96 104 112
TH4DL-L TH4DL20-3 4 扬程H（m） 39 38 37 35 33 30 27 24
TH4DL20-4 5.5 52 51 49 47 44 41 37 33
TH4DL20-5 5.5 64 62 60 58 55 50 45 40
TH4DL20-6 7.5 77 75 73 70 66 61 55 49
TH4DL20-7 7.5 91 89 86 82 77 71 65 58
TH4DL20-8 11 105 102 99 94 89 82 75 67
TH4DL20-10 11 131 128 124 118 111 103 95 85
TH4DL20-12 15 158 154 149 142 133 124 114 102
TH4DL20-14 15 185 180 174 166 156 145 133 119
TH4DL20-17 18.5 225 219 212 202 190 177 162 145

类别 型号 单泵功率（KW） 流量（m³/h） 64 80 96 112 128 144 160
TH4DL-L TH4DL32-20 4 扬程H（m） 36 34 32 29 27 23 18
TH4DL32-30 5.5 54 51 48 44 40 35 27
TH4DL32-40 7.5 72 69 65 59 53 47 37
TH4DL32-50 11 90 86 81 74 67 59 47
TH4DL32-60 11 108 104 97 90 81 72 57
TH4DL32-70 15 126 121 113 105 95 85 67
TH4DL32-80 15 144 138 130 120 109 97 77
TH4DL32-90 18.5 162 156 147 136 124 109 88

类别 型号 单泵功率（KW） 流量（m³/h） 100 120 150 160 168 180 200 220
TH4DL-L TH4DL42-20-2 5.5 扬程H（m） 40 38 36 33 32 30 27 23
TH4DL42-20 7.5 48 46 44 42 41 39 35 31
TH4DL42-30-2 11 63 61 58 54 52 50 44 38
TH4DL42-30 11 71 69 66 63 61 56 53 47
TH4DL42-40-2 15 87 84 80 75 73 69 62 54
TH4DL42-40 15 95 92 88 84 81 78 71 62
TH4DL42-50-2 18.5 111 107 102 96 93 88 80 69
TH4DL42-50 18.5 119 115 110 105 101 97 88 78
TH4DL42-60-2 22 135 130 124 117 113 108 97 85
TH4DL42-60 22 143 138 132 125 122 116 106 93

类别 型号 单泵功率（KW） 流量（m³/h） 120 160 200 240 260 280 320
TH4DL-L TH4DL65-20-2 7.5 扬程H（m） 39 36 33 29 26 23 17
TH4DL65-20 11 53 51 47 43 40 37 30
TH4DL65-30-2 15 66 62 56 50 46 41 32
TH4DL65-30 18.5 80 76 70 64 60 55 46
TH4DL65-40-2 18.5 92 87 80 71 66 60 47
TH4DL65-40 22 107 101 94 85 80 74 61
TH4DL65-50-2 30 121 114 105 95 88 80 64

类别 型号 单泵功率（KW） 流量（m³/h） 200 240 280 320 340 360 400
TH4DL TH4DL85-20-2 11 扬程H（m） 41 39 36 32 30 28 22
TH4DL85-20 15 53 50 47 44 41 40 36
TH4DL85-30-2 18.5 68 65 60 55 52 49 41
TH4DL85-30 22 81 77 72 67 64 62 55
TH4DL85-40-2 30 98 93 87 80 75 72 62
TH4DL85-40 30 110 105 100 92 86 84 76

类别 型号 单泵功率（KW） 流量（m³/h） 240 280 320 360 400 440 480 520 560 600
TH4DL TH4DL120-10 11 扬程H（m） 22 21.8 21.6 21 20.5 19.5 18.5 17 16 15
TH4DL120-20-2 15 34 33.6 33 31 30.2 30 28.5 27 25 24
TH4DL120-20-1 18.5 41 40 39.5 38.5 37 36.5 34.5 32.5 30 27.5
TH4DL120-20 22 46 45 44.5 43.5 42.4 41 40 38 36 33.5
TH4DL120-30-2 30 57 56 55 53.5 52 51 49 46.5 43.5 41
TH4DL120-30-1 30 64 63 62 60 58.5 57.5 55.5 52 49 46
TH4DL120-30 30 69.5 68.5 67.5 66 64.4 62.5 61 57.5 54.5 51
TH4DL120-40-2 37 80.5 79 78 76 73.5 72 69 66 61.5 58
TH4DL120-40-1 37 87 86 84.5 82 80 78 76 72 68 64.5
TH4DL120-40 45 92.5 91 90 88 85.5 83 81 77 73 68.5
TH4DL120-50-2 45 104.5 103 101 99 96 93 90 85.5 80.5 75.5
TH4DL120-50-1 45 110.5 109 107.5 105 102 100 97 92 86.5 83
TH4DL120-50 55 115.5 114 113 110 107.5 104.5 101.5 96 91 86
TH4DL120-60-2 55 128 125.5 123 121 117.3 113.5 110 104.5 98.5 92.5
TH4DL120-60-1 55 134 132 130.5 127 124 121 118 111 105 100
TH4DL120-60 75 139 137 135 132 128.8 126 123 116 110 104
TH4DL120-70-2 75 151 148 145.5 143 138.6 134 130 123.5 116.5 109
TH4DL120-70-1 75 156.5 154 152 148.5 144.5 141 137.5 130 123 116.5
TH4DL120-70 75 162.5 160.5 158.5 155 151 148 145 137 129 123

类别 型号 单泵功率（KW） 流量（m³/h） 320 360 400 440 480 520 560 600 640 680 720
TH4DL TH4DL150-10-1 11 扬程H（m） 18.3 17.8 17.3 17 16 15 14 12.5 11 10 8.5
TH4DL150-10 15 24 23 22.5 22 21.5 38.5 20 18.5 17 16 15
TH4DL150-20-2 18.5 37 35.5 34 33 32 31 29 27.5 36 23 21
TH4DL150-20-1 22 44.3 43 42 40 39 38.5 37.5 35 33 30 27
TH4DL150-20 30 50 49 48 47 45.5 44 42 40 37 34 32
TH4DL150-30-2 30 63.5 61 59 57.5 56 54.5 53 49 45.5 42 39
TH4DL150-30-1 37 70 68 67 65 63 62 60 56 53 49 45
TH4DL150-30 37 78 76.5 75 73 70.5 68 66 63 59 55 50.5
TH4DL150-40-2 45 89 87 84 81.5 79 77 74.5 70.5 65.5 60 56
TH4DL150-40-1 45 96.5 94 91.5 89 86.5 84 81.5 77 72.5 67 62
TH4DL150-40 55 104 102 100 97 95 91 88 84 79.5 74 68
TH4DL150-50-2 55 115.5 112 109 106 102.5 100 97 92 86 79 73.5
TH4DL150-50-1 75 122.5 119.5 117 113.5 111.5 107.5 104.5 99 93.5 87 80
TH4DL150-50 75 130 127.5 125 121 119 115 111.5 106.5 101 94.5 86.5
TH4DL150-60-2 75 140 137 133 130 126 121 118 112 106 98 91
TH4DL150-60-1 75 148.5 145 141.7 137.5 135 131 127 120.5 114.5 106.5 97.5
TH4DL150-60 75 157 153 149 145 142 139.5 137 130 123.5 116 109

类别 型号 单泵功率（KW） 流量（m³/h） 400 480 560 640 720 800 880 960
TH4DL TH4DL200-10-B 18.5 扬程H（m） 25.5 25 24 23 21.5 20 18 15.5
TH4DL200-10-A 22 29 28.5 27.5 26.5 25.5 24 22 20
TH4DL200-10 30 38.5 38 37.5 36.5 35 34 32.5 30
TH4DL200-20-2B 37 53 51 49 47 44 41 37 32
TH4DL200-20-2A 45 59.5 58 56 54 52.5 49 44.5 40.5
TH4DL200-20-A 55 69 68 66 64 62 59 55.5 51
TH4DL200-20 75 78.5 77.5 76 74 71.5 69 66 61.5
TH4DL200-30-2B 75 91.5 89 86.5 83.5 79 75 70 63
TH4DL200-30-A-B 75 95 93 90 87 83.5 79 73.5 67
TH4DL200-30-2A 75 99.5 97.5 94.5 91.5 89 84 78.5 72
TH4DL200-30-B 75 104.5 102.5 100 97 93 89 84.5 77.5
TH4DL200-30-A 75 108 106 103.5 100.5 97.5 93 88 81.5
TH4DL200-30 90 117.5 116 113.5 110.5 107 103 99 92
TH4DL200-40-2B 90 131.5 129 125.5 121 115.5 110 103.5 94
TH4DL200-40-2A 110 138.5 136 132 128 124 118 111 102.5
TH4DL200-40-A 110 148 145.5 142.5 138 134 128 122 113
TH4DL200-40 110 157.5 155.5 152.5 148 143.5 138 132.2 123.5
